RNLBC低压负荷平衡装置的工作原理

        装置由控制器、 电压逆变器支路部分构成, 实时监测线路电流, 当系统中出现不平衡电流时, 电压逆变器优先平衡有功电流, 当系统中有功电流平衡时, 进行补偿无功功率, 并由电压逆变器支路进行平滑调节。
        装置开启后,通过外接电流互感器(CT)实时检测系统电流,并将系统电流信息发送给内部控制器进行处理分析, 以判断系统是否处于不平衡状态, 同时计算出达到平衡状态日f各相所需转换的电流值, 然后将信号发送给内部lGBT并驱动其动作, 将不平衡电流从电流大的相转移到电流小的相, 最后达到三相平衡状态。

无功补偿工作原理
        设备开启后通过外部电流互感器（CT），实时检测负载电流，并通过内部DSP计算来分析负载电流的无功含量，然后根据设置值来控制PWM信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流，最终实现动态无功补偿的目的。


技术参数

技术特点

◆主电路逆变器采用国际著名品牌的IGBT器件；
◆具有多种控制模式,可自由设定；
◆可方便地通过并联实现扩容；
◆过电流限制,采用可靠的限流控制环节,装置能在自己的额定容量范围内最大限度的进行补偿,维持正常工作, 不会出现过载烧毁等故障；
◆具备完整的保护功能,包括过载、过电流、短路等,具备系统启动自诊断功能；
◆具有缓冲启动控制回路,能够避免自启动瞬间过大的投入电流,并限制该电流在额定范围之内。控制系统和逆变器之间的采用隔离传输信号, 避免电磁信号的干扰, 装置工作更加稳定可靠；
◆控制器:计算与逻辑处理采用全数字化技术,采用DSP并配有功能强大的FPGA芯片,能够并行处理大量数据,实时数字运算,运算结果精度高, 响应速度快；
◆采用中文汉字液晶显示面板,具有故障报警及追忆功能,在面板上能实时显示运行状态,以及设定运行参数；
◆分相独立控制既能平衡负荷电流,又能实现三相共补无功和単相共补无功；

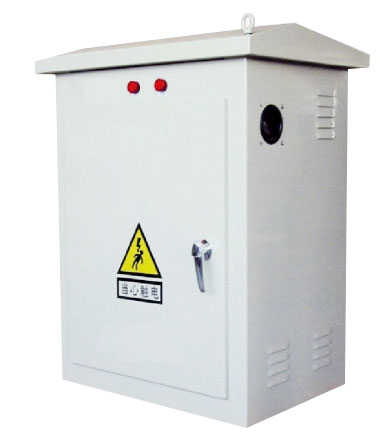

◆装置采用柱上安装,具有安装周期短,运输方便,调试周期短。

涉及无功部分的,也可以单独制造.不必2个功能合成在一个箱内。
