装置概述
       针对我国400V标准电网无功补偿，我司特推出自主知识产权、创新型RN-SVG电力电子装置系统。该系统采用国际先进三电平技术，能够进行动态无功补偿，改善电网功率因数。系统共8种容量等级，分别为：50kvar、100kvar、150kvar、200kvar、250kvar、300kvar、350kvar、400kvar,均采用标准机柜安装方式。机柜有三种常用标准框架尺寸可选：600（W）*1000（D）*2200（H），800（W）*1000（D）*2200（H），800（W）*800（D）*2200（H）。

装置组成

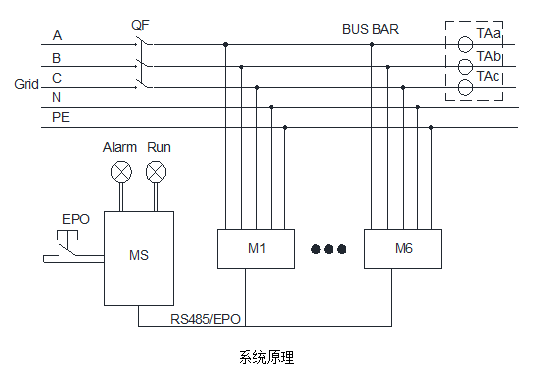

       SVG系统由SVG功率模块、监控单元、配电单元和外部CT组成,，模块内部通过外部CT 检测负载电流，进行静态无功补偿，改善电网功率因数。监控单元包括有“Run”系统正常运行指示灯、“Alarm”系统告警指示灯、“EPO”系统紧急电源按钮。每一个系统柜中最多可以并联6个模块，系统柜中具有人机界面单元，可以显示每一个模块的信息以及控制每一个模块的工作。系统原理框图如下图

技术特点
◆PF0.99级无功补偿功能，三相不平衡补偿功能；
◆3DSP+CPLD全数字控制方式；
◆实时补偿全响应时间小于10ms，动态响应时间小于100μs；
◆输入电压及频率范围宽，适合柴油机供电和恶劣供电现场，电压上限460V，下限240V；
◆功率损耗低（小于设备视在功率的3%）,实际效率>97%；
◆FFT、智能FFT、瞬时无功三种算法模式；
◆稳定性好：对电网系统呈无穷大阻抗，不影响电网系统阻抗；且输出波形精确无瑕疵，不会影响其他设备；
◆应用简单灵活：模块化结构，安装方便，可与其他配电系统配合使用；
◆维护及扩容方便：支持模块化简单更换和扩容，支持插拔，防呆设计确保无需专业人员现场维护；
◆容量覆盖广：可实现50kvar～400kvar单柜容量；
◆补偿容量等于安装容量，不受系统电压跌落影响；
◆全工况应用能力：可抗40℃环境，抗震9级，且可与柴油机发电系统兼容并列运行；
◆友好中英文操作界面：事件记录，自动故障报警，有故障记录及参数设置功能以及故障记录等；
◆完善的功能设置：参数个性化设置功能，自检启动功能， EPO 紧急关机功能；
◆8英寸触摸彩屏监控系统，并具PC端增强软件。
