装置概述
RNTSVR低压线路调压装置是基于可控硅切换原理实现的长线路末端电压稳压装置,和传统的继电器切换或电机滑环式调压装置相比,RNTSVR装置响应速度快(小于50ms)、调压切换时间小于20ms、效率高、寿命长,可以为用户提供高质量和可靠的稳压电源。
技术条件
装置在以下环境条件下能正常工作
◆安装地点:户外使用,柱上安装/落地式安装;
◆工作环境温度:-35℃~+45℃,贮存环境温度-40℃~+70℃;
◆相对湿度(在25℃时):日平均不大于95%,月平均不大于90%;
◆大气压力:80kPa~110kPa(相对于海拔高度为2km及以下);
◆使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本手册规定的振动、冲击和碰撞。
装置主要技术参数
◆额定工作电压:380V/220V;
◆输入电压范围(p.u.):0.4 pu~1.2p.u;
◆输入调压范围(p.u.):0.7 pu~1.2p.u(可按用户要求设计);
◆额定容量: 单相10kVA、20kVA、30kVA,
三相30kVA、60kVA、90kVA;(可按用户要求设计)
◆稳压精度:一般为-10%-+7%(可按用户要求设计);
◆调压响应时间:<50ms;
◆调压切换时间:<20ms;
◆保护:<输入欠压/过压、输出欠压/过压、过温、过载、短路保护;
◆冷却方式:条件风冷
◆效率:>98.5%;
装置基本原理
无触点线路调压器TSVR串联于低压供电线路末端用于稳定线路末端电压,其输入电压U1为线路电压,其输出电压U0为叠加了电压△U之后的较高电压,△U经无触点线路调压器TSVR动态调节产生,使无触点线路调压器TSVR的输出电压合格。
调节变压器二次侧有若干抽头, 抽头电压与晶闸管开关配合,可向串联变压器提供不同大小和方向的调节电压△U。晶闸管开关受TSVR控制器控制, 当控制器检测到用户侧线路电压变化时, 控制相应晶闸管开关元件导通。通过串联变压器对电网电压进行调节,使电网用户端电压U0=Ul±△U,实现对电网电压的升降压调整控制。△U为正时, 称为升压调压, △U为负时,称为降压调压。

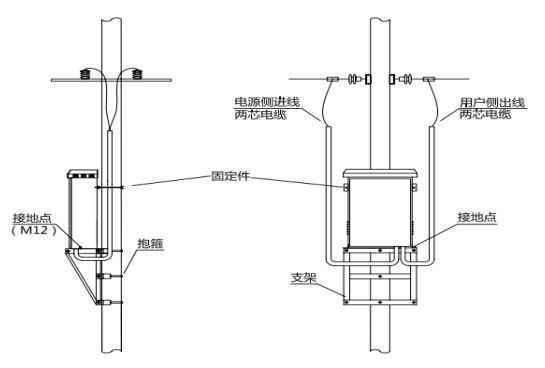

低压线路调压装置安装后的效果图
